轻轨与市域铁路节能

一、项目背景

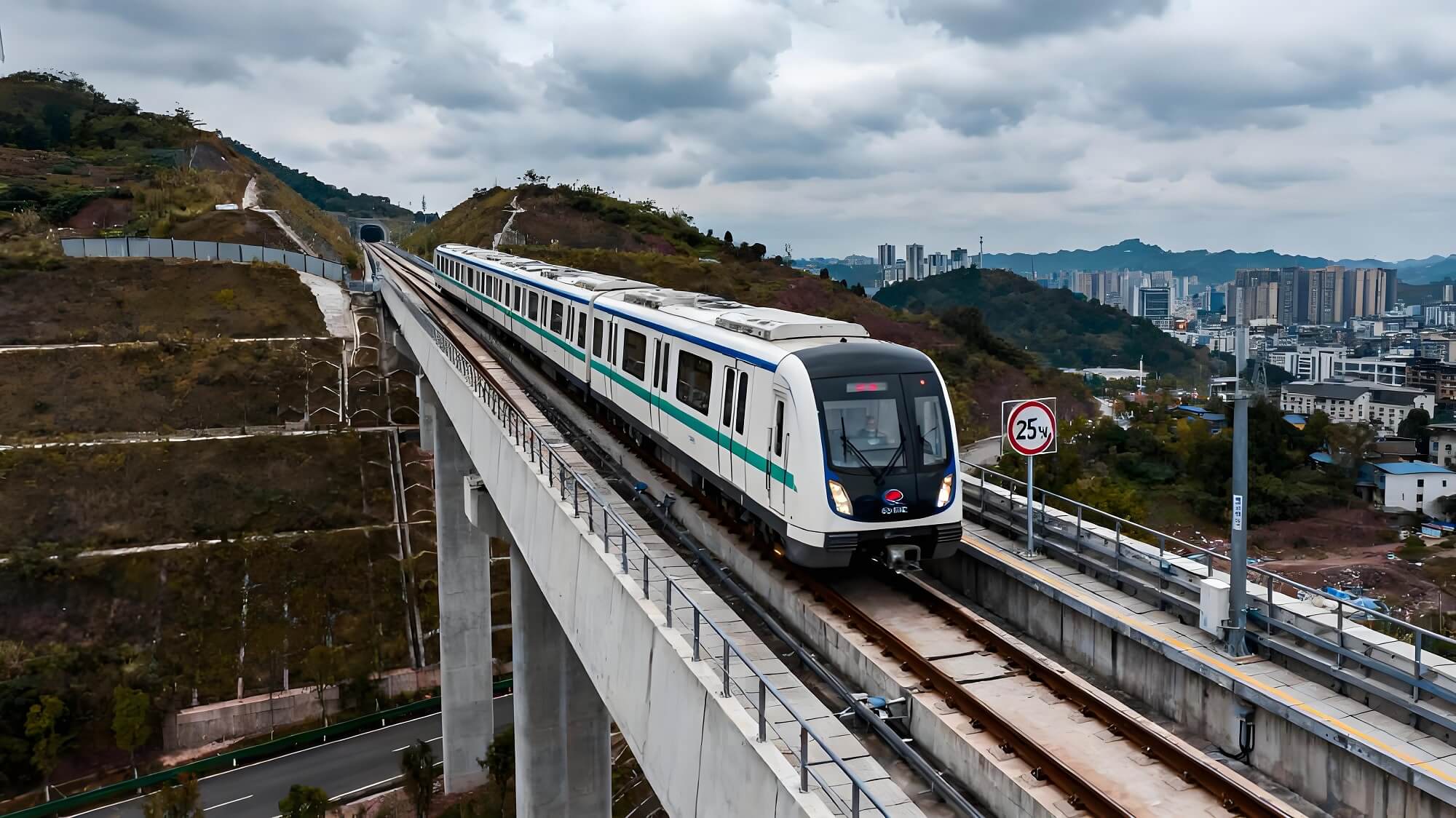

某市域铁路示范线是连接城市核心区与卫星城的重要交通干线，线路全长 38 公里，设 12 座车站，采用 4 节编组轻轨列车，日均运营时长 16 小时，高峰时段发车间隔 5 分钟。该线路运营中存在两大核心痛点：

1. 能耗效率低：列车启动加速时需大功率耗电（单列车启动功率超 600kW），制动减速时产生的再生电能（占总耗电量的 25%-30%）多通过车载制动电阻转化为热能浪费，无法回收利用；

2. 运营成本高：线路部分区段为长大坡道（最大坡度 25‰），列车爬坡时需依赖电网满负荷供电，导致电网负荷波动大，高峰时段额外产生 “峰谷电价差” 成本；同时，制动电阻频繁发热需定期维护，年均维护费用超 80 万元；

3. 电网压力大：沿线 3 座牵引变电所承担全线供电任务，列车高频次启停导致牵引网电压波动（波动范围 ±15%），影响供电稳定性，存在设备过载风险。

为响应 “绿色交通” 政策要求，降低运营成本，该项目计划引入超级电容节能系统，实现再生电能回收与电网负荷优化。

二、应用方案：超级电容再生制动能量回收系统

针对项目需求，提供 “车载超级电容 + 地面储能辅助” 的协同节能方案，核心设计与技术逻辑如下：

1. 核心设备配置

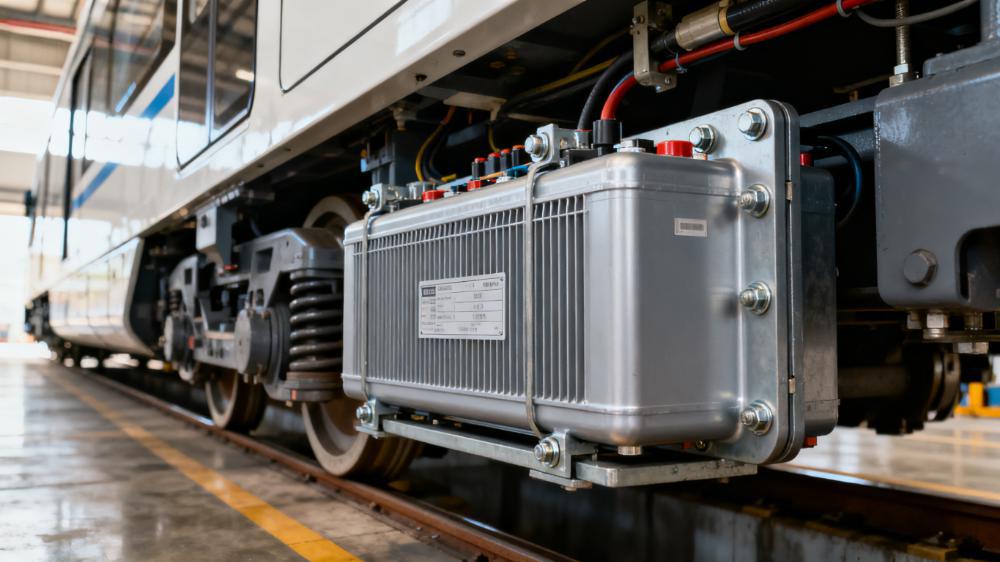

• 车载系统：每节列车底部加装 2 组高功率超级电容模组（单体电压 3.0V，容量 2000F，模组能量密度 12Wh/kg，功率密度 3000W/kg），搭配双向 DC/DC 变换器与车载能量管理单元（EMU），与列车原有制动系统、牵引系统联动；

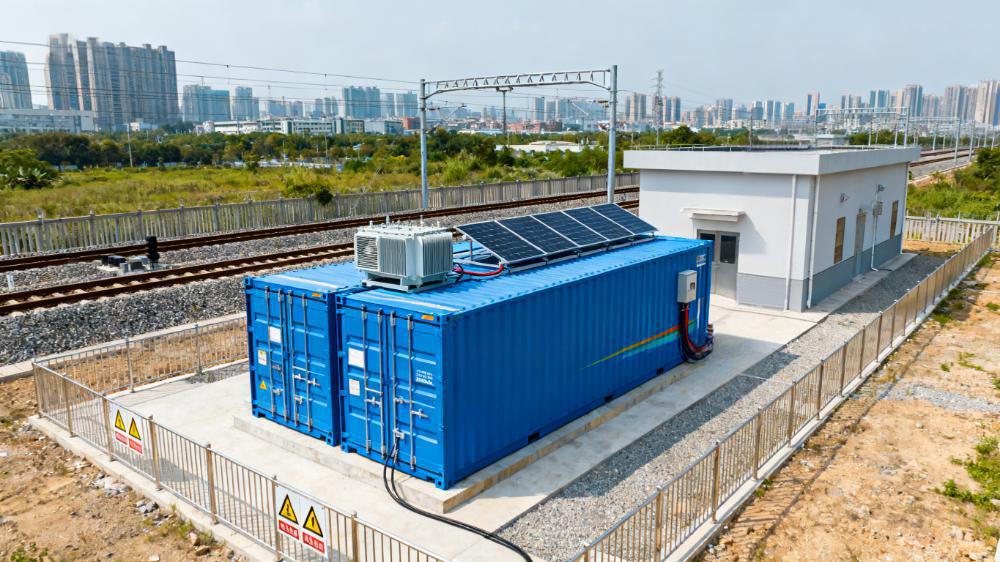

• 地面辅助系统：在沿线 3 座牵引变电所附近设置地面超级电容储能站（单站配置 100kWh 储能模组），通过牵引网与车载系统协同，平抑电网负荷波动；

1. 能量回收与利用流程

• 制动回收阶段：列车进站减速或下坡制动时，EMU 实时监测制动状态，触发超级电容模组快速吸收再生电能（充电时间≤20 秒，回收效率≥92%），优先存储至车载超级电容；若车载电容已满，多余电能传输至地面储能站存储；

• 启动供电阶段：列车启动加速或爬坡时，车载超级电容优先释放电能，与牵引电网协同供电；当电网负荷过高（如高峰时段多列车同时启动），地面储能站向电网补充电能，降低电网负荷压力；

1. 适配性设计

• 超级电容模组采用轻量化、防水防尘结构（防护等级 IP67），适配列车户外运行环境（-30℃~70℃）；

• 系统支持与列车原有控制系统（TCMS）无缝对接，无需改造列车核心电路，仅需增加独立能量控制模块，改造周期缩短至单列车 72 小时。

•

三、项目实施效果

该项目共改造 10 列轻轨列车，配套建设 3 座地面储能站，系统投运后经 12 个月持续监测，各项指标达到预期目标：

1. 节能效益显著

• 单列车日均回收再生电能约 85kWh，全线 10 列列车年回收电能超 30 万 kWh，综合能耗降低 28%，按工业电价 0.75 元 /kWh 计算，年节约电费超 22.5 万元；

• 地面储能站在高峰时段向电网补充电能约 12 万 kWh / 年，减少电网 “峰谷差” 电费支出，额外年节省成本 9 万元；

1. 运营成本优化

• 超级电容替代传统制动电阻，避免电阻发热导致的故障，列车制动系统维护频次降低 60%，年均维护费用从 80 万元降至 32 万元，年节约维护成本 48 万元；

• 电网负荷波动幅度从 ±15% 缩小至 ±5%，牵引变电所设备过载风险降低，延长设备使用寿命（预计延长 5-8 年），减少设备更新投入；

1. 运营效率与安全性提升

• 超级电容快速充放电特性缩短列车启动响应时间，高峰时段单列车单程运行时间缩短 2-3 分钟，全线日均客运量提升 12%；

• 制动过程中电能回收替代部分机械制动，减少刹车片磨损，刹车片更换周期从 3 个月延长至 8 个月，同时降低制动时的噪音（噪音值从 85dB 降至 65dB），改善沿线居民生活环境；
